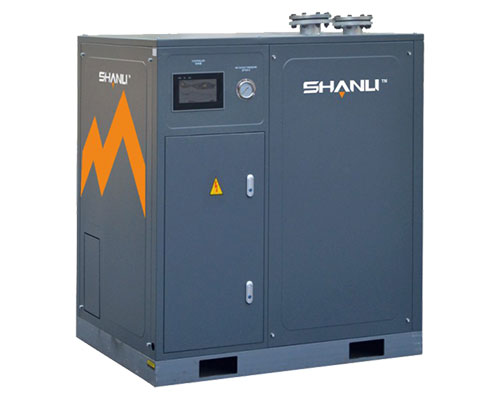

水冷型冷冻式压缩空气干燥机
产品详细介绍
产品介绍
工况条件与技术指标
高温进气温度：60℃环境温度：5℃-50℃
压力范围：0.6-1.6Mpa(0.5-12Nm³/min）
0.6-1.0Mpa（15Nm ³/min及以上）
压力露点：2-10℃
冷却方式：水冷
制冷剂：0.5-2Nm³/min为R134a
3-12Nm³/minR410a
15-80Nm³/minR407c
80Nm³/min及以上为R22
水冷型冷冻式压缩空气干燥机特点
保证设备在50℃的环境温度下正常运行；
0.5-80立方采用环保冷媒；使用将回热器、蒸发器和气液分离器功能三合一板式/板翅式换热器，换热效果好，结构紧凑美观；制冷部件模块化，方便拆装与检修，可替换性强；
80立方以上采用R22冷媒，管壳式换热器；气液分离器采用了“直接碰撞式分离+低速离心分离+不锈钢丝网除雾分离”三级分离方式，将99.9%的液态水份从被冷却的压缩空气中分离出来，防止水份的二次蒸发，保证成品气的低露点品质；
制冷压缩机采用丹麦丹佛斯（DANFOSS）、复盛（FUSHENG）、松下（panasonic）、比泽尔（BITZER）、谷轮（COPELAND）、上海海立（HIGHLY）等公司全封闭或半封闭制冷压缩机,运转稳定、噪声低、COP高、性能可靠、省电寿命长；
制冷控制元件采用先进的丹麦丹佛斯(DANFOSS)、艾默生(EMERSON)、斯波兰(SPORLAN)等公司的制冷元件；
实时显示运行参数；
产品规格
|
项目 型号 |
空气 处理量 （Nm3/min） |
电压 （V） |
冷却水 循环量 （Nm3/h） |
空气接 管口径 |
冷却水 管口径 |
设备 净重 （Kg） |
长 （mm） |
宽 （mm） |
高 （mm） |
| SLAD-8NW | 8.5 | 220 | 1.2 | G2" | R1" | 140 | 600 | 600 | 900 |
| SLAD-10NW | 10.9 | 380/220 | 1.6 | G2" | R1" | 180 | 820 | 700 | 1040 |
| SLAD-12NW | 12.8 | 380/220 | 1.6 | G2" | R1" | 180 | 820 | 700 | 1040 |
| SLAD-15NW | 16 | 380/220 | 2.2 | DN65 | R1" | 200 | 1170 | 920 | 1420 |
| SLAD-20NW | 22 | 380/220 | 2.4 | DN65 | R1" | 270 | 1170 | 920 | 1420 |
| SLAD-25NW | 26.8 | 380/220 | 2.6 | DN80 | R1-1/2" | 290 | 1170 | 920 | 1420 |
| SLAD-30NW | 32 | 380/220 | 3.4 | DN80 | R1-1/2" | 410 | 1400 | 1200 | 1600 |
| SLAD-40NW | 43.5 | 380/220 | 4.6 | DN100 | R1-1/2" | 495 | 1400 | 1200 | 1600 |
| SLAD-50NW | 53 | 380/220 | 5.8 | DN100 | 1-1/2 | 850 | 1600 | 1200 | 1600 |
| SLAD-60NW | 67 | 380/220 | 7.2 | DN125 | 1-1/2 | 1100 | 1600 | 1400 | 1650 |
| SLAD-80NW | 90 | 380/220 | 9.1 | DN125 | 1-1/2 | 1500 | 1600 | 1500 | 1770 |
